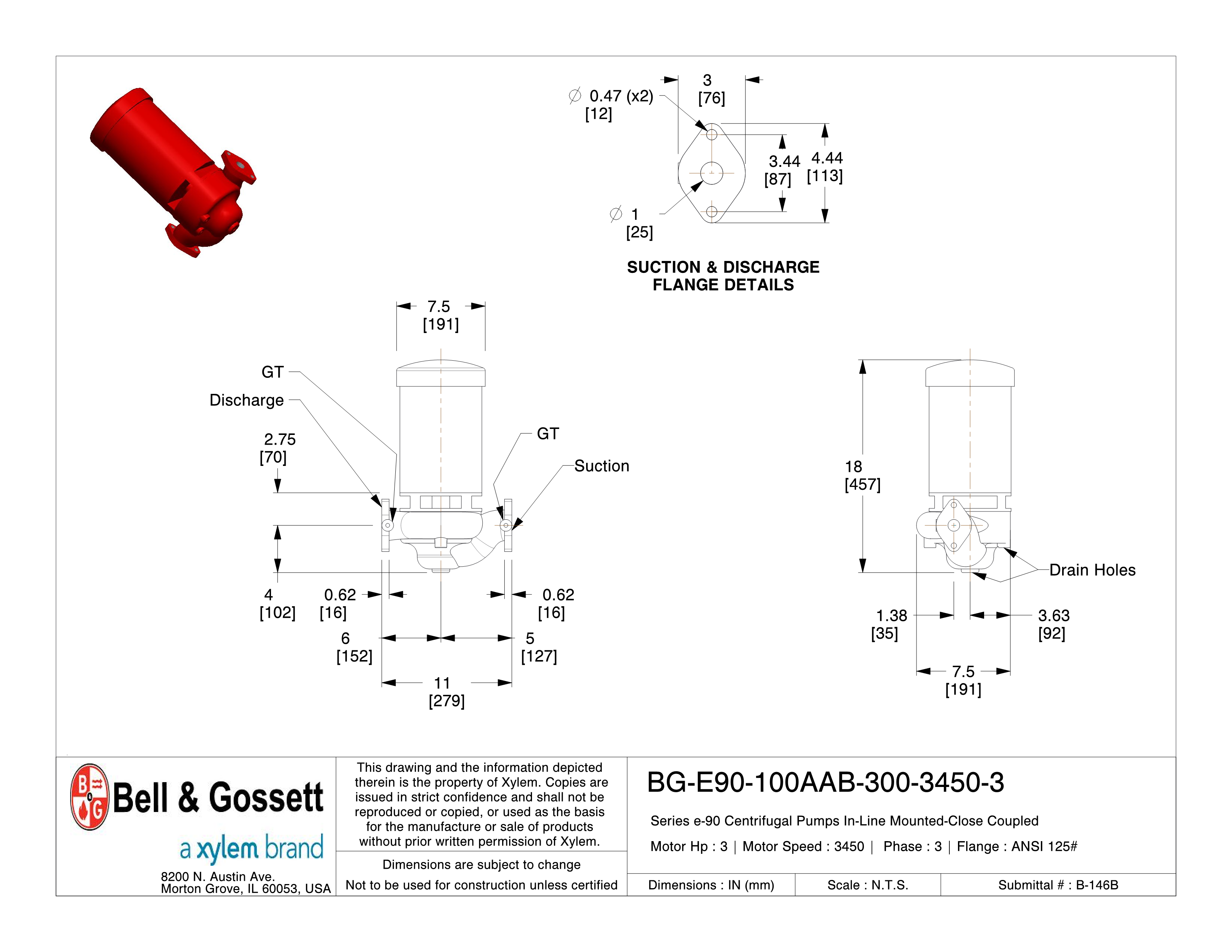

1 AAB: BG-E90-100AAB-300-3450-3


Product Details

Documentation
AutoCAD / AutoCAD MEP support
Contact CAD Support
Adobe 3D PDF help
Product Section Centrifugal Pumps & Accessories
Product Subsection Vertical In-Line Mounted - Close Coupled
Product Series e-90
Pump Size 1AAB
Submittal ID B-146B
RPM 3450
Motor HP 3
Suction Size 1
Discharge Size 1
A-Dim 7.5
F-Dim 2.75
G-Dim 4
H-Dim 18
K-Dim 3.625
L-Dim 1.375
N-Dim 7.5
R-Dim 5
S-Dim 6
T-Dim 11
CAD model unit system inch/pound
